依托虛擬仿真技術，構建1:1還原抽水蓄能電站全場景數字孿生體，以“自主探索+沉浸式學習”為核心，覆蓋電站全場景漫游、關鍵設備認知、核心原理可視化及機組維護實操四大核心模塊，幫助學習者快速掌握抽水蓄能電站的結構組成、工作機制及運維要點。

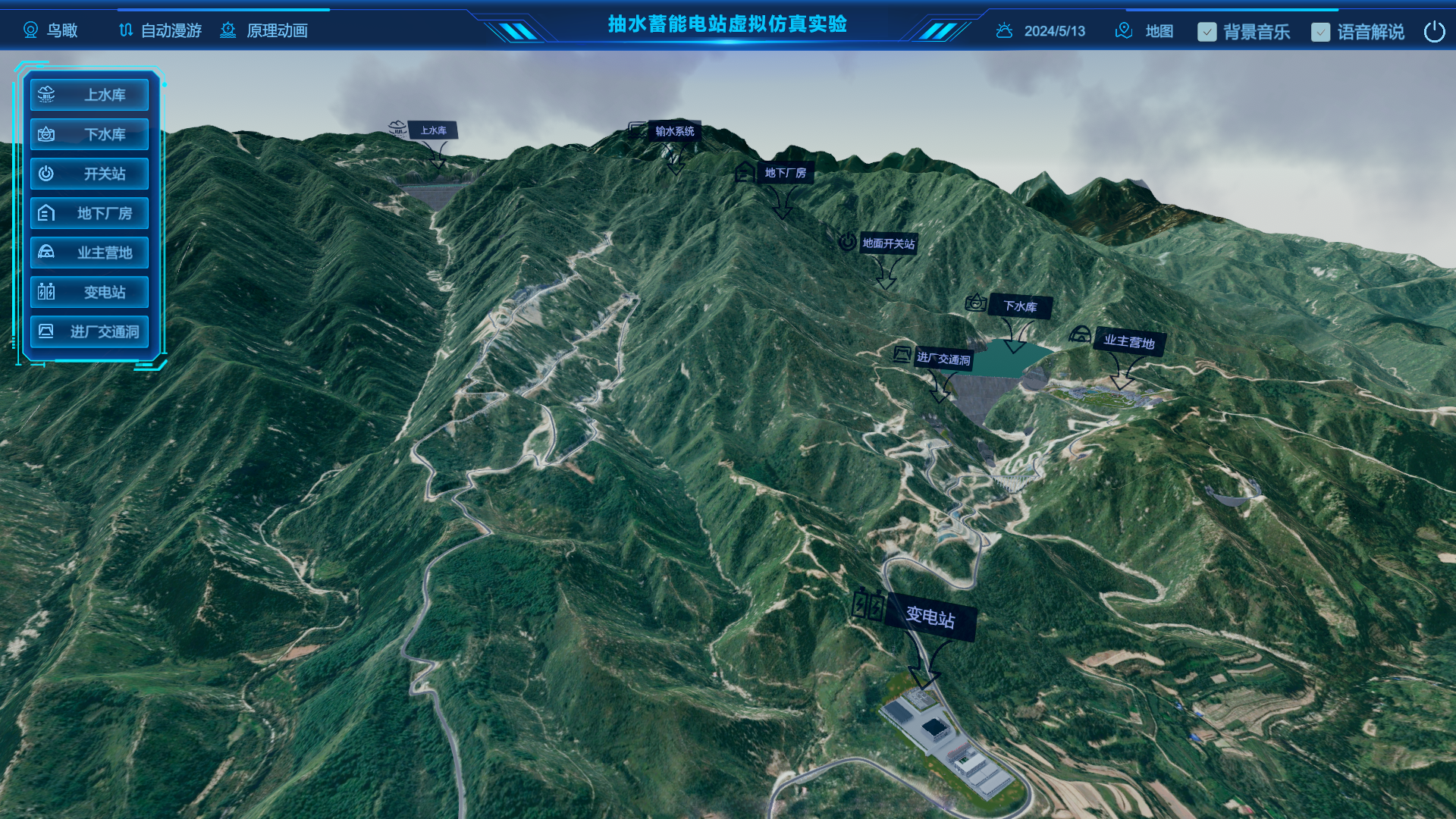

通過抽水蓄能電站虛擬仿真實驗，項目開發支持VR版本/PC版本，二者均可以實現對電站的認知與了解，其中，采用VR技術及配套硬件VR設備，了解建設抽水蓄能電站的重要意義，培養學生“綠水青山就是金山銀山”的發展理念。通過自主鳥瞰漫游模式，查看抽水蓄能電站主要建筑物的總體布置，了解抽水蓄能電站的選址原則和建筑物布置特點、功能和設計依據。
一、抽水蓄能電站自主漫游：全場景沉浸式參觀

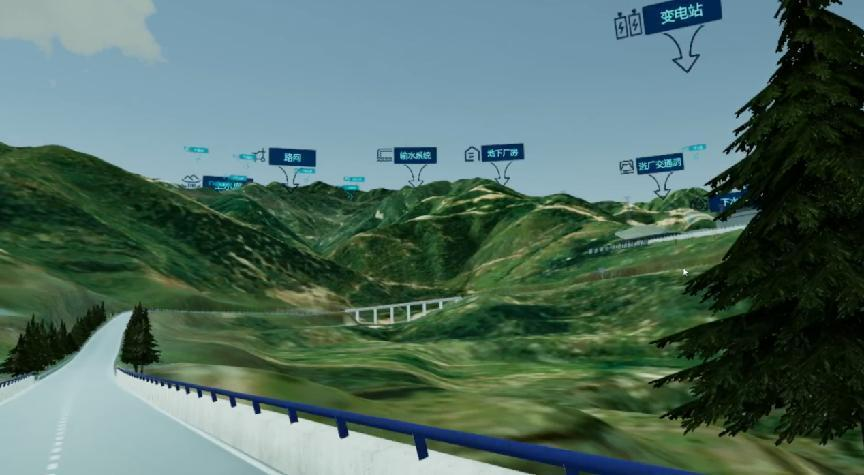

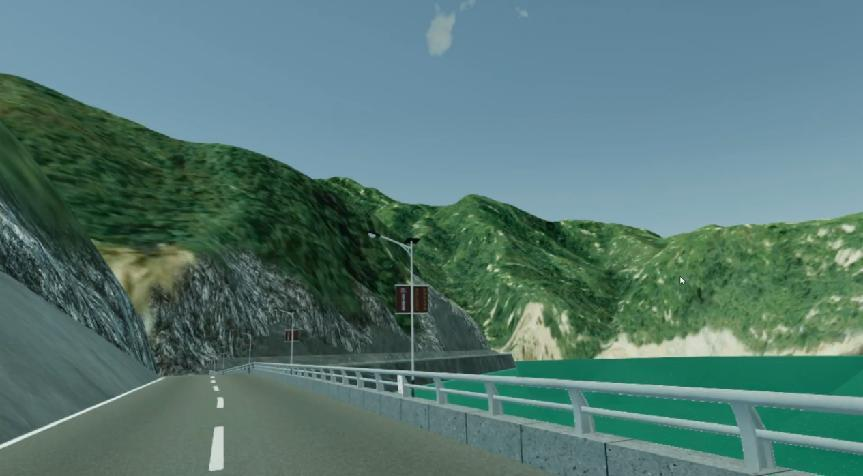

支持第一視角/第三人稱自由切換漫游，配備場景導航地圖、關鍵區域標記及語音講解功能，學習者可自主選擇參觀順序，深入了解電站各區域的功能定位、布局特點及環境要求。
支持用戶自動漫游、直升機漫游、公交車漫游。
（1）上水庫
① 水庫主體結構：混凝土重力壩/拱壩的壩體形態、壩頂高程、溢洪道位置及結構（含溢洪閘門、泄洪通道）；② 進水口系統：進水口的外觀結構、攔污柵布置、閘門類型（快速閘門/工作閘門）及操作機構；③ 附屬設施：水位監測站、雨量監測設備、安全防護欄及巡檢步道；④ 環境認知：上水庫的水源補給方式、庫容規模、正常蓄水位與死水位范圍。
（2）下水庫
①主體結構：庫岸防護工程（護坡、護岸）、尾水出水口布置（擴散段結構、消力池）；② 附屬設施：尾水監測設備、水質取樣點、生態流量放流裝置；③ 連接結構：下水庫與輸水系統尾水隧洞的銜接部位，尾水閘門的布置形式。
（3）發電機層
① 核心設備布局：水輪發電機組的排列方式（單機容量、臺數）、發電機定子、轉子的外觀結構，機組之間的間距及檢修通道；②建筑結構：發電機層樓板承重結構、通風散熱系統風口位置等；③安全設施：應急照明、消防栓、絕緣墊、警示標識（高壓危險、禁止攀爬）。
（4）業主營地

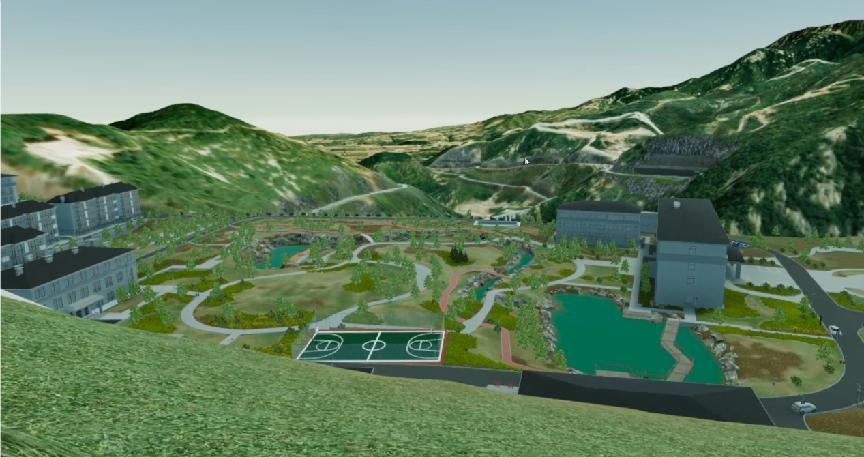

① 功能分區：辦公區（電站調度中心、運維管理辦公室）、生活區（宿舍、食堂、文體設施）、輔助區（物資倉庫、應急指揮中心、醫務室）；② 了解電站日常運維管理體系、人員分工及應急響應機制。
（5）地面開關站

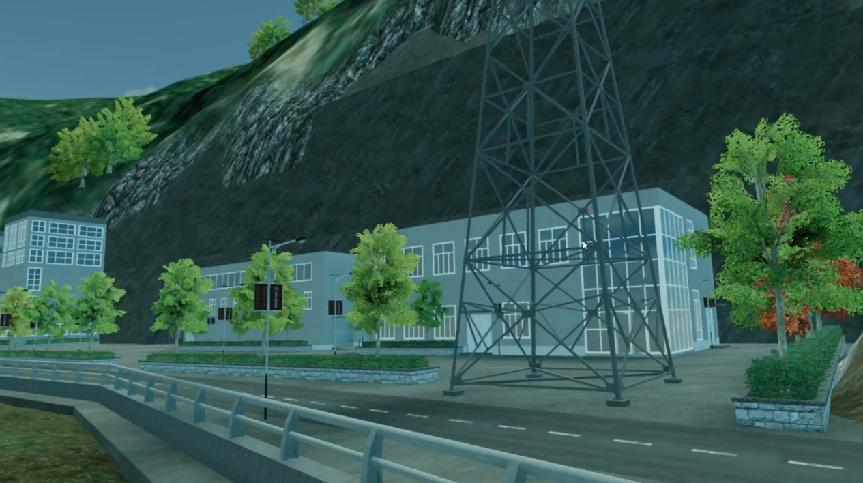

①核心設備：主變壓器、高壓斷路器……；②功能認知：開關站的電能匯集、變換及輸送功能，不同電壓等級（如220kV、500kV）的設備區分。
（6）輸水系統
①隧洞結構：引水隧洞、尾水隧洞的內部形態、檢修通道布置；②關鍵構筑物：調壓井的結構原理、壓力鋼管的布置走向及支撐方式、伸縮節的位置及功能；③連接部位：隧洞與上水庫進水口、機組蝸殼的銜接結構，尾水隧洞與下水庫出水口的銜接細節；④附屬設備：隧洞內的照明系統、排水系統、安全監測設備。
（7）變電站
①核心設備：主變壓器的鐵芯、繞組結構（油浸式/干式）、高壓開關柜、無功補償裝置（電容器組、電抗器）、并網斷路器……
二、抽水蓄能電站設備結構認知模塊：拆解式可視化學習
聚焦電站核心設備，通過“整體展示-分層拆解-細節標注”的方式，幫助學習者清晰掌握設備的內部結構、關鍵部件及材質特性，配套部件功能說明及技術參數標注。
（1）水輪發電機組

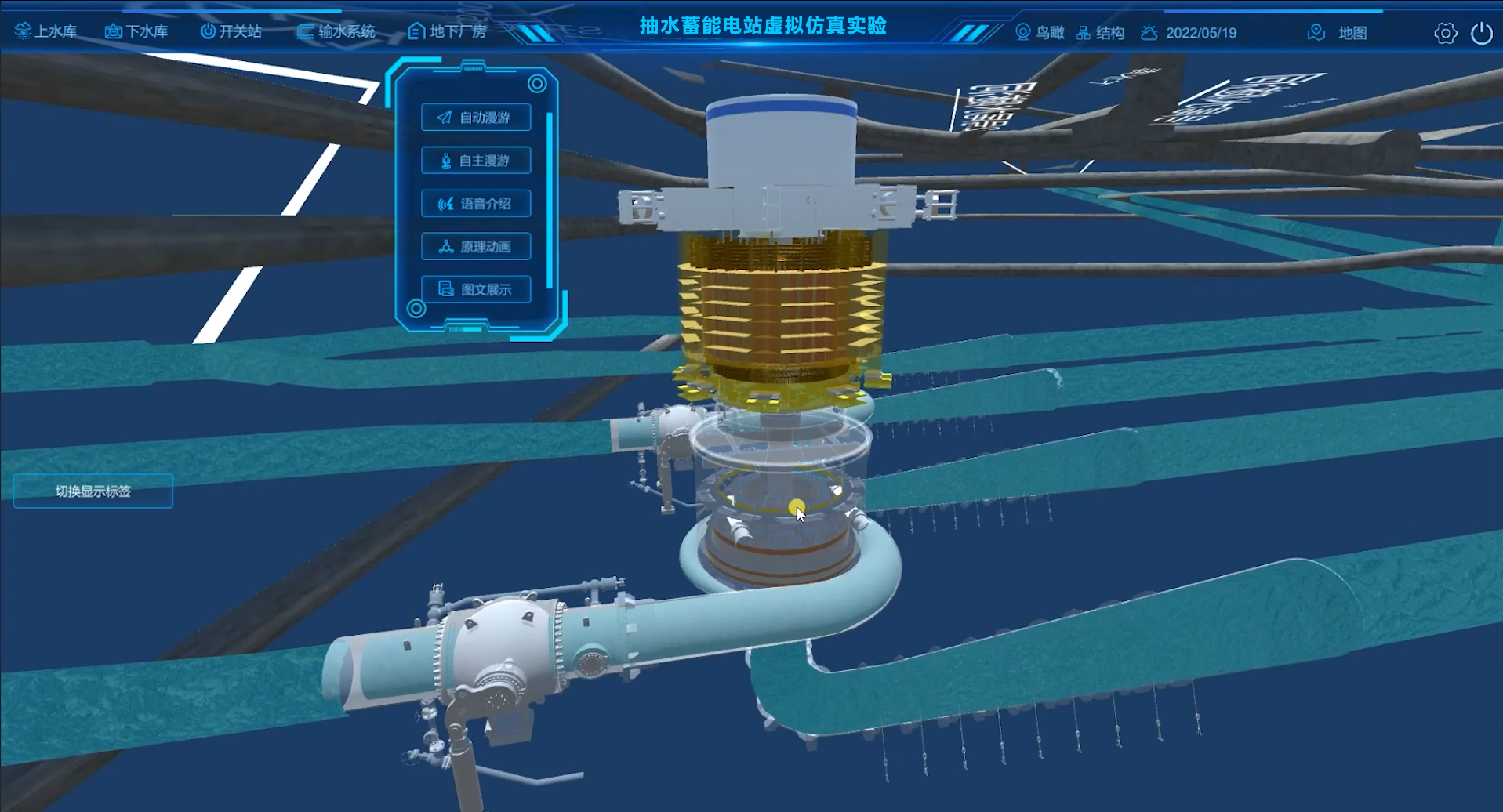

① 整體結構：蝸殼、導水機構、轉輪、主軸、發電機定子、轉子、推力軸承、導軸承的整體裝配關系；② 拆解認知：逐一層級拆解各部件，查看蝸殼的螺旋線結構、導水葉的數量及調節機制、轉輪的葉片形態（混流式/軸流式）、主軸的連接方式；③ 關鍵部件：勵磁繞組、定子線圈、冷卻裝置（空氣冷卻/水冷卻）、制動裝置的結構細節；④ 技術參數：標注機組額定功率、額定轉速、轉輪直徑、額定水頭等核心參數。
（2）主變壓器
① 整體結構：油箱、鐵芯、高低壓繞組、套管、散熱器、儲油柜的布置；② 拆解認知：查看鐵芯的疊片結構、繞組的繞制方式（同心式/交疊式）、絕緣材料的類型、分接開關的內部構造；③ 附屬部件：瓦斯繼電器、壓力釋放閥、溫度計的安裝位置及結構；④ 技術參數：額定容量、變比、短路電壓、絕緣等級。
（3）輸水系統關鍵設備
① 壓力鋼管：管壁厚度、焊縫結構、防腐涂層材料；② 調壓井：阻抗孔、溢流孔的結構尺寸；③ 閘門：快速閘門的門板材質、啟閉機的傳動機構（卷?yè)P(yáng)式/液壓式）。
三、原理動畫模塊：核心機制可視化演示
通過3D動畫+語音講解的方式，將抽象的工作原理轉化為直觀的動態過程，涵蓋抽水蓄能電站的核心工作循環及關鍵設備的工作機制，支持暫停、慢放、重復播放功能，方便學習者深入理解。
（1）抽水蓄能核心發電原理
（2）水輪發電機組工作原理
四、抽水蓄能電站機組維護：沉浸式實操演練
基于故障案例設計維護任務，學習者需按照“故障診斷-方案制定-工具選擇-操作實施-效果驗證”的流程完成實操，培養運維實操能力
（1）水輪發電機組日常巡檢維護
